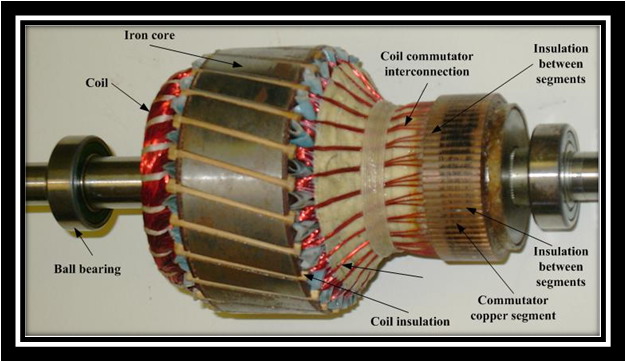

بروشور آموزشی سیم پیچی آرمیچر dc
آموزش و یادگیری مفاهیم وچگونگی سیم بندی آرمیچر برای یادگیرندگان در ابتدا اندکی با دشواری همراه است.به ویژه اینکه برخی کتاب ها(ماشین های الکتریکی) به خوبی و راحتی این مطلب را توضیح نمی دهند جزوه ی زیر را برای دانلود قرار داده ام
.
حجم فایل:۵۹۳کیلوبایت
منبع:وبلاگ تخصصی الکتروتکنیک و مهندسی برق
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
توان اکتیو و راکتیو به چه معنا است ؟
توانی که از شبکه کشیده می شود توان راکتیو نام دارد .این توان در مقاومت بیشترین مقدار خود را دارد . توانی که در یک مدار سلفی خالص بین سلف و شبکه تبادل می شود توان راکتیو است . این توان برای انجام کار سلف ضروری است اما با زگشت آن به شبکه بار ان را زیاد می کند .
منظور از توان راکتیو چیست ؟
در مصرف کننده هایی که بین ولتاپ و جریان آنها اختلاف فاز وجود دارد توان دارای دو مقدار مثبت و ومنفی است . به این معنی که مصرف کننده گاهی از شبکه توان می کشد و گاهی به آن توان می دهد . این موضوع سبب ایجاد توان راکتیو می شود . ار آنجایی که در این مصرف کننده ها امکان صفر کردن اختلاف فاز ممکن نیست نتیجه این می شود که توان راکتیو را نیم توان از بین برد .
آیا توان راکتیو لازم است ؟
آری زیرا ماهیت کار این وسایل داشتن توان راکتیو است . مثلا در یک الکتروموتور نمی توان بدون توان راکتیو نیروی الکتروموتوری ایجاد نمود .
توان راکتیو برای شبکه مفید است یا مضر ؟
این توان سبب اضافه شدن جریان شبکه و در نتیجه افزایش تلفات توان در مسیر سیم کشی بصورت حرارت می شود .
انواع توان راکتیو کدامند ؟
در الکتریسته دو عنصر خازن و سلف توان راکتیو ایجاد می کنند پس در نتیجه توان راکتیو دارای دو نوع سلف و خازنی است .
آیا می توان مقدار توان راکتیو یک شبکه را کاهش داد بدون اینکه مصرف کننده دوچار اخلال شود ؟
آری برای این منظور کافی است توان راکتیو مورد نیاز مصرف کننده را از راهی غیر از شبکه تامین نمود . به این منظور با توجه به ماهیت سلف و خازن که عکس هم عمل میکنند کافی است برای کاهش توان راکتیو خازنی از توان راکتیو سلفی استفاده کرد و برعکس . از انجائیکه بیشتر مصرف کننده های یک شبکه از نوع سلفی می باشند می توان با استفاده از بانک خازنی به این مهم دست پیدا کرد .
ولت آمپر یا VA به چه معنا است ؟
ولت امپر واحد اندازه گیری توان ظاهری کل مدار است که این توان از حاصل ضرب جریان مصرف کننده در ولتاژ آن بدست می آید . راه دیگر محاسبه توان ظاهری جمع برداری توانهای اکتیو و راکتیو است
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
آموزش مختصر و مفید مدار فرمان و قدرت با نرم افزار زیر
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ ایجاد ارت یا گراندینگ
ایجاد ارت جهت حفاظت افراد و وسایل و تجهیزات الکترونیکی و ابزار و لوازم حساس صنعتی از دو بابت حائز اهمیت می‌باشد :
به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از :
الف ـ حفاظت و ایمنی جان انسان
ب ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
ج ـ فراهم آوردن شرایط ایده‌ال جهت کار
د ـ جلوگیری از ولتاژ تماسی
ه ـ حذف ولتاژ اضافی
و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه
ز ـ اطمینان از قابلیت کار الکتریکی
روشهای اجرای ارت یا زمین حفاظتی :
بطور کلی جهت اجرای ارت و سیستم حفاظتی دو روش کلی وجود دارد که ذیلاً ضمن بیان آنها ، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجرای هر یک بیان میگردد .
۱ـ زمین عمقی :
در این روش که یک روش معمول می باشد از چاه برای اجرای ارت استفاده می شود.
۲- زمین سطحی:
در این روش سیستم ارت در سطح زمین (برای مناطقی که امکان حفاری عمیق در آنها وجود ندارد) و یا در عمق حدود ۸۰ سانتیمتر اجرا می گردد.
در چه شرایطی از روش سطحی برای اجرای ارت استفاده نمائیم ؟
در مکانهایی که :
ـ فضای لازم و امکان حفاری در اطراف سایت وجود داشته باشد .
ـ ارتفاع از سطح دریا پائین باشد مانند شهرهای شمالی و جنوبی کشور .
ـ پستی و بلندی محوطه سایت کم باشد .
ـ فاصله بین دکل و سایت زیاد باشد .
با توجه به مزایای روش سطحی اجرای ارت به این روش ارجحیت دارد .
اجرای ارت به روش عمقی :
الف ـ انتخاب محل چاه ارت :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
آشنایی با مدارهای فرمان
بهره برداری مطمئن و بی وقفه از تاسیسات الکتریکی و مراکز تولید نیرو و تامین انرژی الکتریکی مورد نیاز تجهیزات برقی کارخانه جات صنعتی و مراکز اقتصادی تا حدود زیادی به خصوصیات و ویژگی ها و طرز عمل کلیدها و وسایل کنترل مدارها بستگی دارد.
در مدارهای الکتریکی وسایل مختلفی به کار میرود که از مهمترین انها کنتاکتور یا کلید مغناطیسی است .استفاده از این کنتاکتور در مدارهای کنترل تنوع طراحی های مختلف را به وجود می آورد.
برای طراحی مدارهای کنترل و کار با آنها باید وسایل تشکیل دهنده آن را به طور کامل شناخت و به اصول ساختمان و مورد استفاده این وسایل آشنا شد.
وسایلی که در مدارهای فرمان به کار میروند به این قرار است:
1_کنتاکتور(کلید مغناطیسی) 2_شستی استاپ استارت 3_رله الکتریکی 4_رله مغناطیسی 5_لامپ های سیگنال 6-فیوزها 7_لیمیت سویچ 8_کلیدهای تابع فشار 9_کلیدهای شناور 10_چشم های الکتریکی(سنسورها) 11_تایمر و انواع آن 12_ترموستات 13_کلیدهای تابع دور
کنتاکتور
در مورد کنتاکتور میتوان گفت که یک کلید مغناطیس است که وقتی ولتاژ مورد نظر به آن اعمال میشود یک سری کنتاکت(یا کلید)باز را بسته و یک سری کنتاکت بسته را باز میکند.که با استفاده از این خاصیت مدارهای مختلفی میتوان مدارهای زیادی رو طراحی کرد.
ساختمان کنتاکتور:
این کلید از دو هسته به شکل E یا U که یکی ثابت و دیگری متحرک است و در میان هسته ثابت یک بوبین یا سیم پیچ قرار دارد،تشکیل شده است. وقتی بوبین به برق وصل میشود با استفاده از خاصیت مغناطیسی ،نیروی کششی فنر را خنثی میکند و هسته فوقانی را به هسته تحتانی متصل کرده باعث میشود که تعدادی کنتاکت عایق شده از یکدیگر به ترمینال های ورودی و خروجی کلید متصل میشود و یا باعث باز شدن کنتاکت های بسته کنتاکتور بسته کنتاکتور گردد.
در صورتی که مدار تغذیه بوبین کنتاکتور قطع شود ،در اثر نیروی فنری که داخل کلید قرار دارد هسته متحرک دباره به حالت اول باز میگردد.
مزایای استفاده از کنتاکتورکنتاکتورها نسبت به کلیدهای دستی صنعتی مزایایی به شرح زیر دارند:
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
دانستنیهای برق قدرت
مقدمه
مطالبی که یک مهندس برق قدرت باید در مورد آن بداند را از پایه برای شما شروع میکنم و انشاءالله برای شما عزیزان مفید باشد
برای همه شما از ته دل آرزوی موفقیت می کنم هم در تحصیل و هم در زندگیتان .
دانستنیهای مهندسی برق قدرت
ضمن تعریف اجسام هادی چند نمونه از آنها را نام ببرید؟
ضمن تعریف اجسام عایق چند نمونه از آنها را نام ببرید؟.
اختلاف پتانسیل یا ولتاژ را شرح داده و نام واحد آن چیست؟
اختلاف پتانسیل عبارت از کمیتی است که باعث جاری شدن جریان در یک مدار بسته میشود و واحد آن ولت می‌باشد
منابع تولید ولتاژ را نام ببرید ؟ منابع تولید آن عبارتند از پیل‌ها یا باتری‌ها و ژنراتورها.
دستگاه اندازه‌گیری اختلاف پتانسیل چه نام دارد و نحوة اتصال آن برای سنجش چگونه است؟
اختلاف پتانسیل دو نقطه را با وسیله‌ای به نام ولتمتر اندازه می‌گیرند. برای سنجش آن کافی است که ولتمتر با منبع ولتاژ موازی بسته شود
جریان را تعریف نمایید و واحد آن چه نام دارد؟
نسبت تغییرات بار الکتریکی به زمان را جریان می‌گویند و واحد آن آمپر نام دارد.
دستگاه اندازه‌گیری جریان چه نام دارد و نحوة اتصال آن برای سنجش چگونه است؟
دستگاه اندازه‌گیری جریان، آمپرمتر نام دارد و به صورت سری در مدار نصب میشود.
واحد کار الکتریکی و واحد توان ظاهری چیست؟
واحد کار الکتریکی وات ثانیه بوده و واحد توان ظاهری ولت آمپر (VA) یا کیلو ولت آمپر یا مگاولت آمپر می‌باشد.
یک مگاوات چند وات و یک کیلو ولت چند ولت است؟
W000/000/1=1 مگا وات (MW) و V000/1=1 کیلوولت (KV)
برقدار کردن و جریان دادن را تعریف کنید.
تحت ولتاژ قرار دادن هر دستگاه را برقدار کردن می‌نامند و بارگیری از تجهیزات برقدار را جریان دادن می‌گویند.
منظور از که در شبکه گفته میشود چیست؟
می‌دانیم که در شبکه‌های توزیع، قدرت مصرفی توسط مصرف کنندگان دارای دو مؤلفه اکتیو یا قدرت واته و راکتیو یا قدرت دواته می‌باشد. این دو قدرت با هم 90 درجه اختلاف فاز دارند و از جمع برداری این دو قدرت، مؤلفه قدرت ظاهری شبکه به دست می‌آید. این مطلب در شکل زیر نشان داده شده است. زاویه بین قدرت ظاهری و قدرت اکتیو را می‌نامند و کسینوس این زاویه را ضریب توان گویند. با توجه به نمودار، روابط زیر را خواهیم داشت:
سلف چیست و واحد اندازه‌گیری آن کدام است؟ نمونه‌ای از آن را نام ببرید.
یک سیم پیچ سلف نام دارد که می‌تواند انرژی الکتریکی را در خود ذخیره نماید و ولتاژ القاء شده در سلف، با آهنگ تغییرات جریان نسبت به زمان متناسب است . سلف را با نماد L نمایش داده و واحد اندازه‌گیری آن هانری می‌باشد. مقدار L به تعداد دور سیم‌پیچ و جنس هسته آن (مثلاً هوا یا آهن) بستگی دارد. سلف را برای مقاصد مختلف به صورت سری یا موازی در شبکه قرار می‌دهند. به عنوان مثال میتوان به بوبین قطع و وصل بریکرها و یا راکتورها در پست‌های فشار قوی اشاره نمود.
